TC型雙色冷光源水位計系列

概述         TC-S （ M ） W       TC-K （ M ）

    GYJ 雙色冷光源水位計是用于監測鍋爐及壓力容器水位的一次直讀儀表，表體兩側視窗玻璃成一定夾角，儀表后側配置發光二極管光源，由于光學的折射及反射原理，氣相呈紅色，液相呈綠色，兩色界面即準確指示液面。
    本產品按其鍋爐壓力分為超臨界、亞臨界、超高壓、高壓、中壓等幾種，按其結構形式又分為孔式及長窗式兩 種。按其視鏡（窗）數量又可分為 21 孔、11 孔、7 窗、6 窗、5 窗、3 窗、單窗等種類，其中 21 孔、7 窗、6 窗、5 窗式為無盲區。
    本產品是在總結國內外透射式雙色水位計優、缺點基礎上研制而成的，具有盲區小或無盲區，自沖洗效果好，不易掛垢，顯示清晰，不易泄漏，維護方便，節能環保，壽命長，安全可靠等優點，是目前監測鍋爐汽包水位的理想儀表。

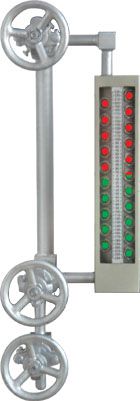

TC-K型孔式超高壓雙色水位計

產品特點      TC-KM-C21-26       TC-K-C11-26

1、視窗為圓孔式，承受介子壓力大，密封性能卓越

2、光源采用發光二極管冷光源，光源明亮，清晰，便于觀察

3、使用壽命長，安全性能好，便于維護與維修

4、盲區小或無盲區（ KM-C21 ），體積小，重量輕

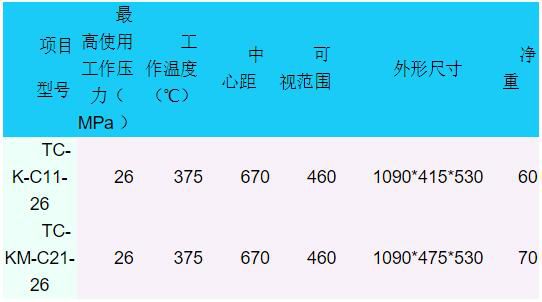

技術參數表

注： 1 、水位計按安裝方位分左、右側
     2 、 TC-KM-C21-26 為無盲區
     3 、中心距可根據用戶需求特殊設計及生產
     4 、汽、水接口為焊接

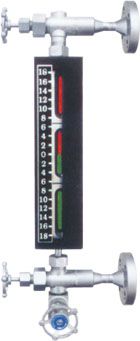

TC-SW型長窗式雙色水位計

產品特點

1、視窗采用長條形鋁硅（高溫高壓）或硼硅玻璃，內襯云母片，耐高溫、高壓、耐腐蝕、不易結垢
2、本體及壓蓋采用優質鋼（或不銹鋼），經鍛制而成，并經熱處理，螺栓、螺母采用優質合金鋼，使用壽命長，密封性好，維護量小，安全可靠
3、光源采用新型發光二極管，亮度高，清晰明亮，觀察效果好，節能環保安全

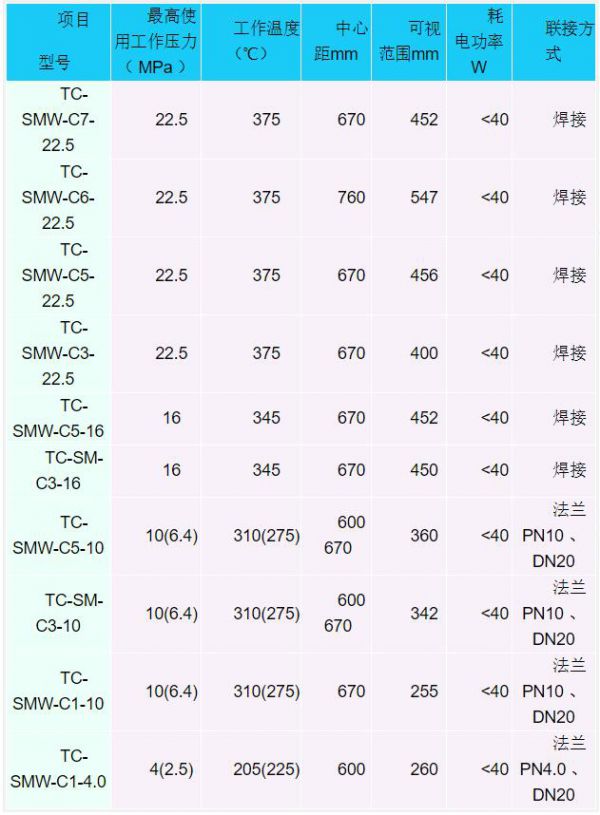

類型及技術參數表
